Milli Monitör Sistemi
Ülkemizde faaliyet gösteren her türlü telsiz sisteminin denetimi, kıt kaynak olan frekans spektrumunun etkin ve verimli kullanımının sağlanması, her türlü elektromanyetik girişimin tespit edilmesi, kaçak veya illegal yayınların coğrafi konumlarının tespit edilerek bertaraf edilmesi kritik önemi haizdir. Kamu güvenliği hizmeti sunan kurumların kesintisiz ve güvenilir haberleşmesini, hava ve deniz seyrüsefer sistemlerinin emniyetini, kritik iletişim frekanslarının her türlü girişimden arındırılmasını ve ülke genelinde yüksek kalite ve süreklilikte bir haberleşme ortamının sağlanmasını çok önemlidir.
Bilgi ve iletişim teknolojilerinin hızla gelişimi ile birlikte kablosuz cihaz sayılarının üssel bir hızla artmasının beraberinde getirdiği yoğun spektrum kullanımı, spektrumun etkin denetiminin önemini ortaya çıkarmıştır. Öte yandan ülkemizde aktif kullanılmakta olan mobil haberleşme teknolojileri (2N, 3N, 4.5N, 5N) ve ileride hayatımıza dahil olacak 6N teknolojisin yanında IoT (Internet of Thing) nesnelerin interneti ile beraber spektrum kullanımı her geçen gün daha da yoğun hale gelecektir.
Sayısallaşan dünyanın ihtiyaçlarına ve Uluslararası Telekomünikasyon Birliği’nin (ITU) güncel tavsiye kararlarına uygun olarak; Kurumumuz tarafından mezkur görevlerin yerine getirilmesi için yerli ve milli imkânlarla Aselsan ile birlikte Milli Monitör Sistemi (MMS) geliştirilmiştir. Tüm bu görevler, Kurumumuz bünyesinde yer alan yüksek teknoloji ürünü MMS kabiliyetlerinin etkin şekilde kullanılması ile sağlanmaktadır. MMS sayesinde ulusal çapta; Spektrum İzleme, Lisanslı-Lisansız Yayın Tespiti, Lisansa Uygunluk Analizi, Spektrum Kullanım Yoğunluğu Analizi, Frekansa Bağlı Konum Belirleme, Protokol Tanıma, Otomatik Modülasyon Tespiti ve Mobil Kapsama Analizi gibi birçok önemli görev ifa edilebilmektedir. Taşınabilir ve mobil istasyonlar sayesinde proje kapsamı genişletilebilmekte ve istasyonlar taşınabilmektedir. IP tabanlı mimariye sahip olması nedeniyle sistemdeki istasyonlar her yerden yönetilebilmektedir.
MMS; Kurum merkezinde kurulu Milli Kontrol Merkezi (MKM), Bölge Kontrol Merkezi (BKM), Sabit Monitör İstasyonu (SMİ), Mobil Monitör İstasyonu (MMİ) ve Taşınabilir Monitör İstasyonu (TMİ)’ndan oluşmaktadır. Kurum merkezinde bulunan MKM’den tüm kullanıcıların rol ve yetki tanımları yapılmakta, istasyonlar uzaktan erişilerek kullanılmaktadır. Telsiz haberleşme trafiğinin düzenlenmesi, denetlenmesi ve telsiz kullanım ihlallerin tespit edilmesi amacıyla gerekli teknik cihaz ve sistem altyapısından oluşan ve 9 Bölge Müdürlüğünde kurulan MMS; 100 kHz-8 GHz frekans aralığında;
Mobil haberleşme başta olmak üzere tüm haberleşme sistemlerinin kapsama alanları, frekans kullanım yoğunluğu ve teknik parametrelerin ölçülmesi,
Elektromanyetik girişim olaylarının tespit edilmesi ve çözümlenmesi,
İllegal telsiz istasyonlarının yerlerinin bulunması,
Frekans yönetimi maksadıyla istatistiki verilerin toplanması
faaliyetleri yürütülmek suretiyle Ülke düzeyinde telsiz kullanımı hususunda Devlet otorite ve kontrolünün temin edilmesi sağlanmaktadır.
MMS KAPSAMI
100 kHz – 8000 MHz aralığındaki izinsiz yayınların tespit edilmesi ve konumların belirlenerek anında müdahale edilmesi,
Spektrum kullanımının takibi ile elde edilecek veriler ışığında uzun vadeli frekans planlamasına katkı sağlanması,
Web tabanlı mimari ile tüm istasyonların merkez dışından da yönetilmesi,
100 kHz-8000 MHz frekans aralığındaki her türlü elektromanyetik yayının izlenebilmesi,
İzinsiz kurulan, kaçak veya gizli yayın yapan istasyonların coğrafi konumlarının tespit edilmesi,
İzin verilen teknik kriterler dışında çalıştırılan telsiz sistemlerinin tespit edilmesi sağlanarak bunların lisanslı diğer cihaz ve sistemler üzerinde yaratabilecekleri zararlı elektromanyetik girişimlerin önlenmesi,
Türkiye'de kurulacak her türlü telsiz sistemlerinin birbirlerini olumsuz etkilemeksizin çalışmasını temin edecek şekilde frekans tahsis edilmesi, teknik işletim kriterlerinin belirlenmesi için gerekli teknik verilerin derlenmesi, işlenmesi ve frekans yönetim sisteminin daha etkin ve verimli bir duruma getirilmesinde kullanılması,
Tamamen teknik denetimi sağlamaya yönelik teçhizatla donanmış olan ve bu amaca uygun olarak eğitilmiş teknik personel tarafından işletilmesi,
Esas itibariyle halkın telsiz iletişim imkanlarından daha fazla ölçüde ve daha yüksek kalitede yararlandırılmasını, can ve mal güvenliği açısından önem arz eden hava ve deniz seyrüsefer sistemlerinin uluslararası kriterlere uygun olarak işletilmesini ve bunların fonksiyonlarını yerine getirmesinin sağlanması,
100 kHz – 8 GHz aralığında analiz ve ölçüm işlemlerinin gerçekleştirilebilmesi,
Otomatik lisans ihlali tespiti ve alarm raporlama işlemlerinin gerçekleştirilebilmesi,
Otomatik analog ve sayısal modülasyon ve sinyal tipi tespit edilebilmesi,
Otomatik ve planlı spektrum doluluk ve diğer spektrum izleme analizlerinin gerçekleştirilmesi,
İstenen frekanslarda kapsama haritasının çıkarılması,
2N/3N/4.5N/5N mobil kapsama haritasının çıkarılması
MMS FONKSİYONLARI
· Spektrum İzleme
· I/Q Veri Kaydı
· Sinyal Parametre Ölçümü (FM Sapma, AM Derinlik, Frekans Sapma, Bant Genişliği Vs.)
· Protokol Tanıma
· Otomatik Modülasyon Tespiti
· Konum Belirleme
· Spektrum Doluluk Tespiti
· Otomatik İhlal Tespiti
· Mobil Kapsama Haritası Oluşturma
Bu görevler üç ana fonksiyonla gerçekleştirilmektedir.
1. İzleme (Monitör)
Verilen frekans bandları / listedeki frekansların taranması
Spektrum doluluğunun (occupancy) ölçümü
Veri tabanında lisans bilgileri ile karşılaştırılarak illegal kullanımların tespiti
2. Ölçüm
Havadan alınan sinyalin;
Frekans
Frekans Kayması (Frequency Offset)
Alan Şiddeti (Field Strength)
Modülasyon Derinliği (AM Modulation Depth)
Frekans Sapması (FM Frequency Deviation)
Bandgenişliği (Bandwidth)
Sayısal sinyallerin ve Seçmeli Çağrı sinyallerinin kodlarının çözülmesi ve ölçülmesi
Tanımlama (identification) amacıyla uygun sinyallerin demodüle edilmesi
Spektral görüntüleme ve ölçümler
3. Yön/Yer Bulma (AOA/TDOA/Hibrit):
AoA (Angle of Arrival-Varış Açısı) ve Yön Bulma (DF - Direction Finding), radyo frekans sinyallerinin kaynağını coğrafi olarak belirlemek için kullanılan temel tekniklerdir. Çoklu anten dizileri kullanılarak sinyalin geldiği yön analiz edilir ve üçgenleme yoluyla sinyal kaynağının konumu tespit edilir. Ayrıca, tek bir mobil istasyon ile homing yapılarak ta sinyal kaynağının konum tespiti mümkündür.
TDOA (Time Difference of Arrival - Varış Zaman Farkı), bir sinyal kaynağının konumunu, sinyalin farklı konumlardaki en az üç alıcıya ulaştığı zaman farklarını ölçerek (hiperbolik denklemlerle) belirleyen pasif bir konumlandırma yöntemidir.
DF/TDOA hibrit sistemler, DF/AOA ve TDOA tekniklerini birleştirerek radyo frekans kaynaklarının konumunu hassas şekilde belirler. Sinyalin kuzeye göre geliş açısı, sinyalin istasyonlara geliş gecikmesi ve her iki yöntem birlikte kullanılarak elektromanyetik yayın kaynaklarının yönünün/yerinin tespit edilmesi mümkündür.
DF, dar bant/sürekli dalgalarda ve yoğun kentsel alanlarda başarılıyken, TDOA geniş bantlı sinyallerde ve yansıma (multipath) etkilerini kompanse etmede üstündür. Bu hibrit yapı, karmaşık sinyal ortamlarında doğruluk ve güvenilirliği artırmaktadır.
SİSTEM BİRİMLERİ

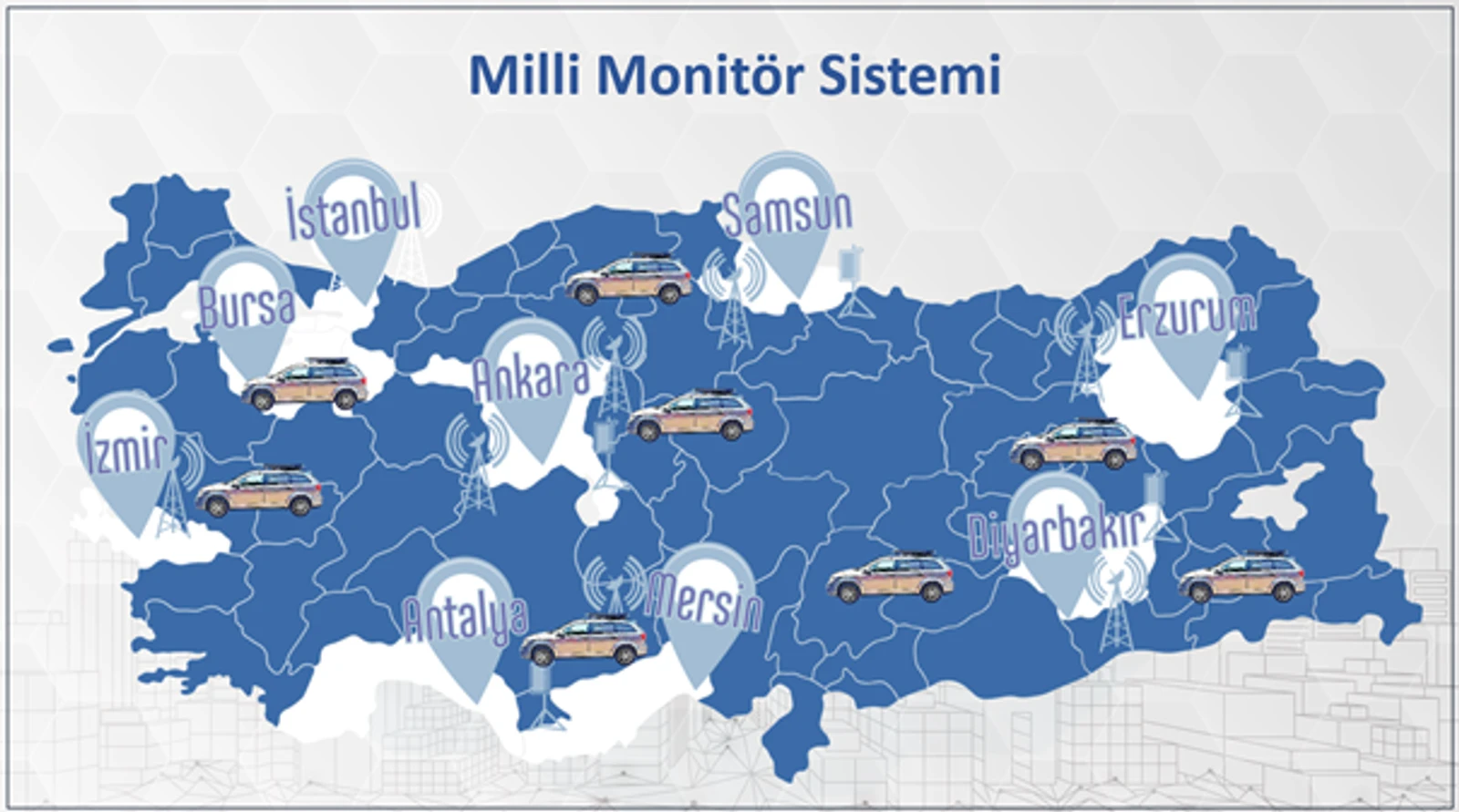

Merkez ve 9 Bölge Müdürlüğünde olmak üzere;
MKM-Milli Kontrol Merkezi
BKM-Bölge Monitör Kontrol Merkezi

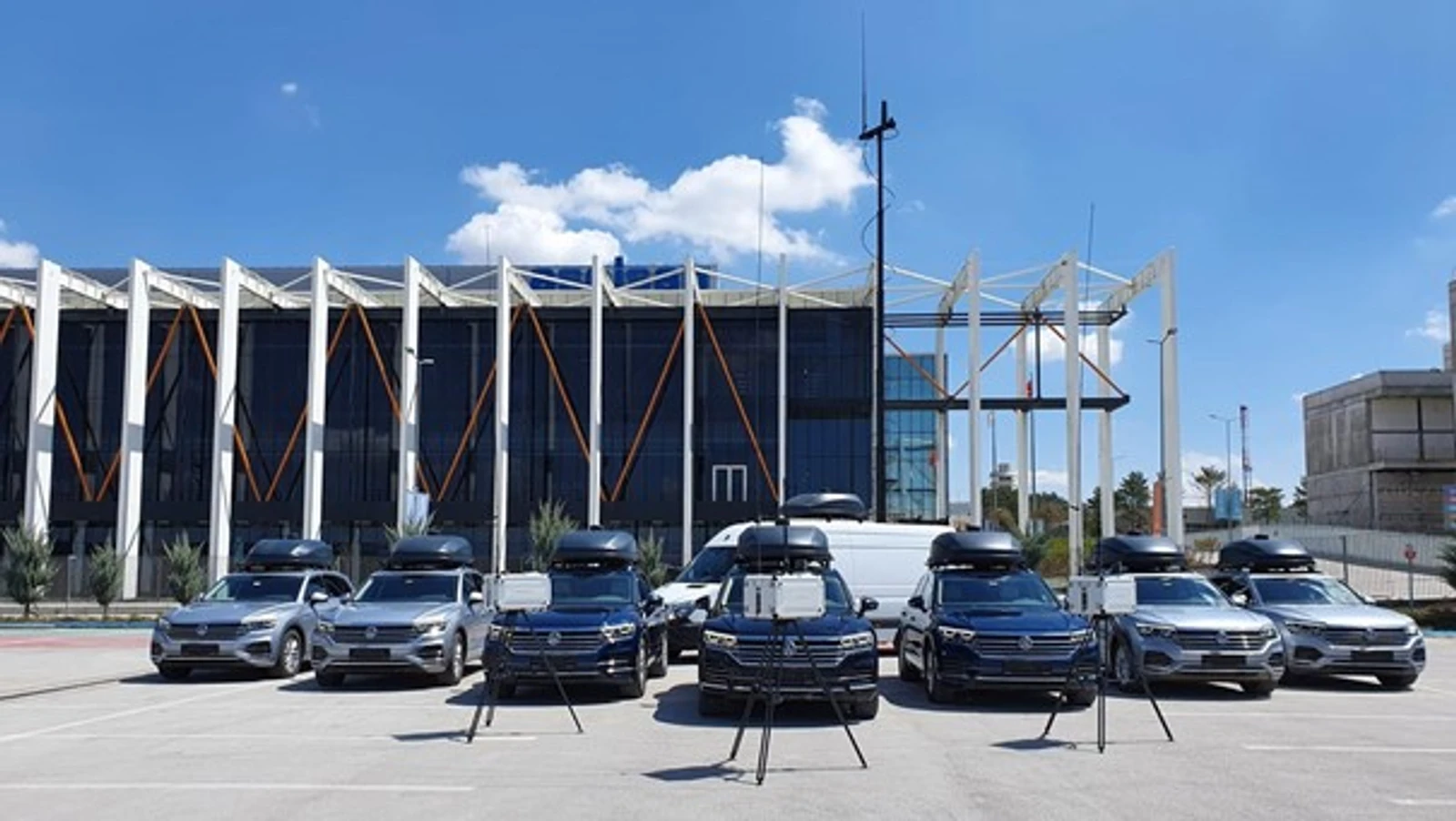

TDOA ve AOA özellikli «hibrit» Mobil İstasyon (MMİ),
8 metre mastlı TDOA ve AOA özellikli «hibrit» Mobil İstasyon (MMİ) ,
TDOA özellikli Sabit İstasyon (SMİ),
TDOA özellikli Taşınabilir İstasyon (TMİ)
MKM-Milli Kontrol Merkezi
o SMİ, MMİ, TMİ Konfigürasyonu
o Spektrum Tarama ve Sinyal Analizi
o Kullanıcı Rol ve Yetki Tanımları
o Enterferans ve Şikayet Takibi
o Anlık Arıza, Konum Takibi
o Otomatik İhlal Tespiti
BKM-Bölge Monitör Kontrol Merkezi
o Bölgesel olarak SMİ, MMİ, TMİ Konfigürasyonu
o Spektrum Tarama ve Sinyal Analizi
o Kullanıcı Rol ve Yetki Tanımları
o Enterferans ve Şikayet Takibi
o Anlık Arıza, Konum Takibi
o Otomatik İhlal Tespiti

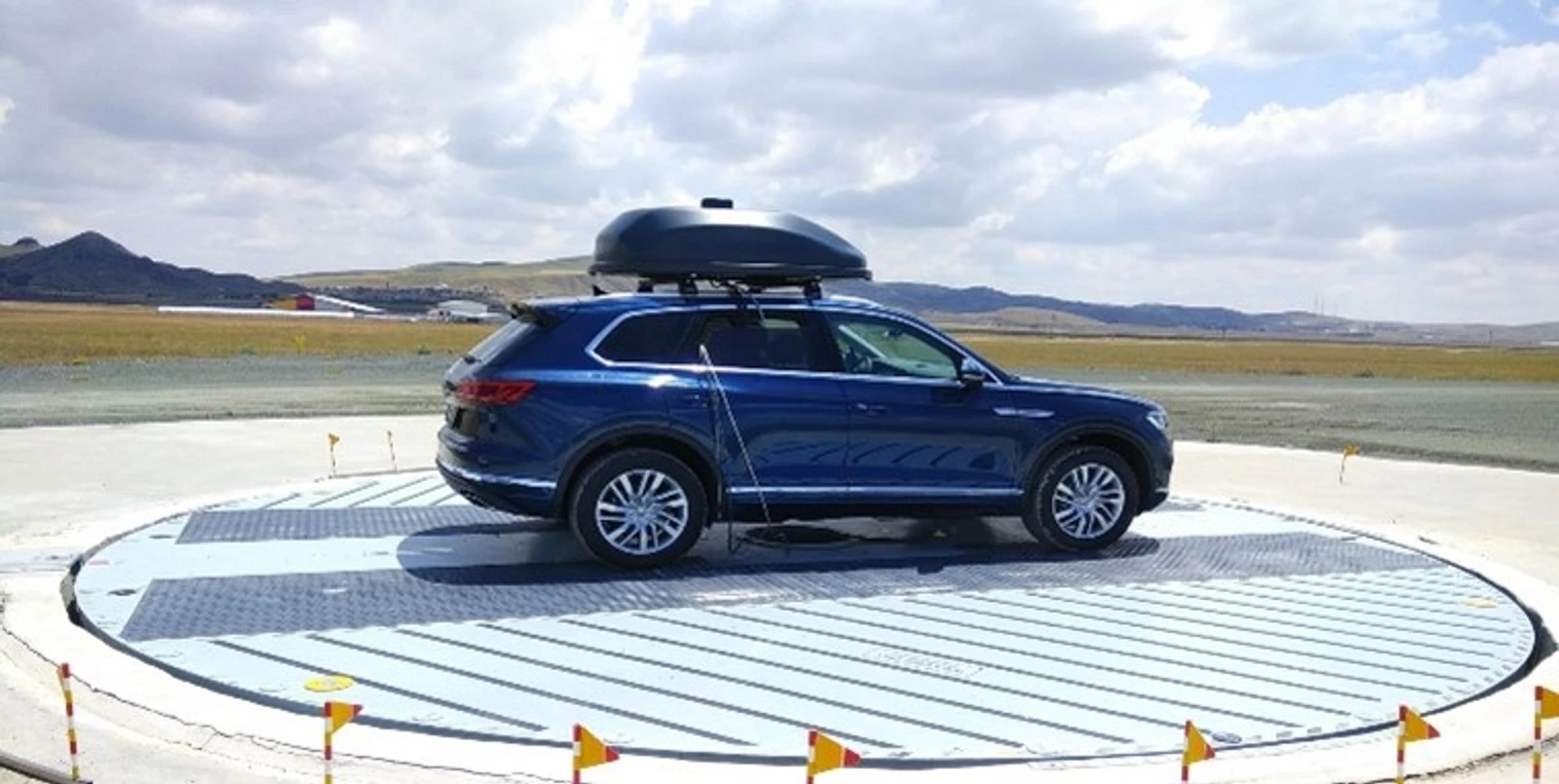

Mobil İstasyon (Tip-1)
o 100 kHz – 8 GHz Spektrum Tarama
o 20 MHz – 6 GHz DF Konum Belirleme Yeteneği
o TDOA Konum Belirleme Yeteneği
o 20 MHz – 6 GHz Hibrit Konum Belirleme
o Mobil Kapsama Haritası Oluşturma
o I/Q Veri Kaydetme
o Çevrimdışı (Offline) Çalışma
o VHF, UHF ve SHF Antenler
o R/L ve 4.5G Bağlantısı
o Araç Çalıştığı Sürece Kesintisiz Çalışma
Mobil İstasyon (Tip-2)
o 100 kHz – 8 GHz Spektrum Tarama
o 100 kHz – 6 GHz DF Konum Belirleme Yeteneği
o TDOA Konum Belirleme Yeteneği
o 20 MHz – 6 GHz Hibrit Konum Belirleme
o Mobil Kapsama Haritası Oluşturma
o I/Q Veri Kaydetme
o Çevrimdışı (Offline) Çalışma
o HF, VHF, UHF ve SHF Antenler
o R/L ve 4.5G Bağlantısı
o ITU Kurallarına Uygun 8 Metre Mast
o Araç Çalıştığı Sürece Kesintisiz Çalışma
Sabit İstasyon (SMİ)
o 100 kHz – 8 GHz Spektrum Tarama
o TDOA Konum Belirleme Yeteneği
o 20 MHz – 6 GHz Hibrit Konum Belirleme
o I/Q Veri Kaydetme
o Çevrimdışı (Offline) Çalışma
o 25/30 Metre Kule
o HF, VHF, UHF ve SHF Antenler
o Jeneratör Desteği ile Kesintisiz Çalışma
o Fiber, R/L ve 4.5G Bağlantısı
Taşınabilir İstasyon (TMİ)
o 100 kHz – 8 GHz Spektrum Tarama
o TDOA Konum Belirleme Yeteneği
o 20 MHz – 6 GHz Hibrit Konum Belirleme
o I/Q Veri Kaydetme
o Çevrimdışı (Offline) Çalışma
o 8 Saate Kadar Akü Kapasitesi
o HF, VHF, UHF ve SHF Antenler
o Fiber, R/L ve 4.5G Bağlantısı
